Metallbearbeitungs- und Werkzeugmaschinen / Bohrmaschinen, Bohrwerke, Bearbeitungszentren / Mehrspindelbohrmaschinen
Hersteller: DMG MORI
Modell: CTX 2500|1250
Maschinentyp: Mehrspindelbohrmaschinen
Eintrags-Nr.: 166896780
Anzahl: 1
Datum: 13.06.2025
Standort:
Deutschland
Preis:
Positionsnummer des Verkäufers: 071721
| Allgemein | |

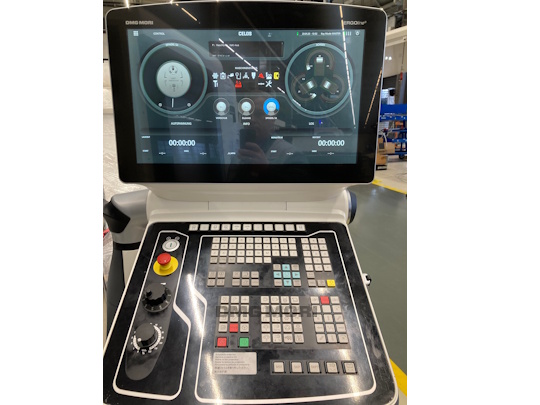

| 2-Achsen-Universal-Drehmaschine; Steuerung: CELOS mit Siemens 840D sl Operate | |
| Arbeitsbereich | |
| Umlaufdurchmesser ü. Bett | 710 mm |
| Futterdurchmesser max. | 315 mm |
| Längsweg | 1345 mm |
| Planweg | 260 mm |
| Drehspindel (links) | |
| Spindelbohrung | 91 mm |
| Spindeldurchmesser im vorderen Lager | 140 mm |
| Hauptantrieb 1 | |
| Antriebsleistung (100% ED) | 22 kW |
| Drehzahlbereich von - bis | - 4000 U/min |
| Drehmoment (100% ED) | 410 Nm |
| Max. Drehmoment (40% ED) | 525 Nm |
| Genauigkeit beim Punktstillsetzen | 0,001 Grad |

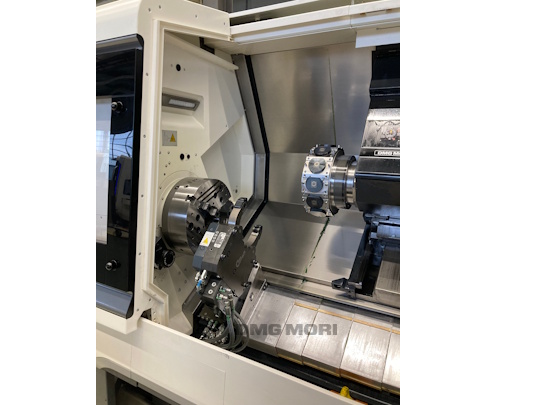

| Werkzeugträger 1 | |
| Anzahl d. Werkzeugstationen | 12 |
| Schaftdurchmesser nach DIN 69880 | 40 mm |
| Anzahl der angetriebenen Werkzeugstationen | 12 |
| Drehzahl max. | -6000 U/min |
| Leistung max. (100% ED) | 10 kW |
| Platzbedarf/Gewicht | |
| Gewicht ca. | 7800 Kg |
| Aufstellmaße ca. (Breite x Tiefe x Höhe) | 5,4 x 2,07 x 2,6 m |
| Zusätzliche 8 freie M-Befehle | Ein-/Ausgänge steuerbar über M-Funktionen, bestehend aus: 8 Eingänge 4 Ausgänge 2 Ampere 4 Ausgänge potentialfrei |
| Außermittige Dreh- und Fräsbearbeitung | Außermittige Dreh- und Fräsbearbeitung (Nur in Verbindung mit Siemens-Steuerung) |
| Technologiezyklus alternierende Drehzahl | Technologiezyklus zur Anwendung einer alternierenden Drehzahl für schwingungs- kritische Aufspannungen (Nur in Verbindung mit Siemens Steuerung) |
| Polygon Turning | Polygon Turning zur Bearbeitung elliptscher und polygoner Formen an Stirnflächen Hinweis: Nur in Verbindung mit dem Baustein B-A0326 Außermittige Dreh- und Fräsbearbeitung |
| Nutenstoßen | Technologiezyklus mit dialoggeführter Programmierung zur Herstellung von beliebigen Passfedernuten nach DIN6885 bzw. Mitnahmenuten nach DIN138 mit Standardwerkzeugen. Diese Option enthält den Technologiezyklus mit der entsprechenden Eingabemaske. |
| Y-Axis Parting | Technologiezyklus zum Abstechen des Werkstückes über die Y-Achse zur Erreichung von signifikant höherem Vorschub, mehr Prozessstabilität und weniger Materialverlust. Diese Option enthält den Technologie- zyklus mit der entsprechenden Eingabemaske |
| autoCHUCK | Technologiezyklus zur automatischen Ermittlung und Einstellung der Antriebsparameter von Haupt- und Gegenspindel zur Optimierung des Regel- und Positionierverhaltens in Abhängigkeit von Bauteil- und Futter- gewicht. Die Antriebsparameter können im NC-P |
| Multi-Gewindezyklus 2.0 | Multi-Gewindezyklus 2.0 Zyklus zur Erstellung eines lageorientierten Gewindes mit freien Konturen, Steigungen und Gängen, z.B. für große Bewegungs- oder Sondergewinde. Gezielte Überschneidungen des Gewindes mit Querbohrungen, z. B. Umlenksystem bei K |
| Easy Tool Monitor 2.0 | Werkzeugüberwachungssystem Easy Tool Monitor 2.0, Vereinfachte ganzheitliche Darstellung des Ist-Zustands der Werkzeuge im Side-Screen von CELOS Überwachung pro Bearbeitungsschnitt auf eine Überwachungsgrenze. Einfache Lernfunktion zur Ermittlung der |
| DXF-Reader auf Siemens | DXF-Reader auf Siemens direkt auf der Steuerung für das Importieren von DXF-Files als Kontur oder Positionsmuster. - Unterstützung von Layern und Farben - Anwahl von Geometrieelementen |
| Dynamisches Zweidruckspannen an der Steuerung, HS | Dynamisches Zweidruckspannen an der Steuerung für die Hauptspindel Der Spanndruck kann über das NC-Programm vorgegeben werden |
| Dyn. Zweidruckspannen, motorverst. Ventile GSP | Dynamisches Zweidruckspannen für die Gegenspindel mit motorverstellbaren Ventilen Der Spanndruck kann über das NC-Programm vorgegeben werden |
| KSS/Druckluft umschaltbar an Spindel(n) | Kühlschmierstoff und Druckluft umschaltbar an den Spindeln über M-Funktion Gültig für: - Futterspüleinrichtung außen an der Haupt- und Gegenspindel - Kühlmittelzuführung durch die Haupt- und Gegenspindel Hinweis: - Nur gültig, wenn die e |
| KSS/Druckluft umschaltbar am Werkzeugträger | Kühlschmierstoff und Druckluft umschaltbar am Werkzeugträger - Druckluftzuführung zum Revolver, umschaltbar von Kühlschmierstoff auf Druckluft über M-Funktion |
| Reitstockfunktion für die Gegenspindel | Reitstockfunktion für die Gegenspindel, mechatronische Ansteuerung der Anstellkraft im Programm anwählbar Anstellkraft 250-600 daN, CTX beta/beta TC Anstellkraft 250-1200 daN, CTX gamma TC |
| Lünette SMW K2, Spannbereich 25-180 mm | Lünette SMW K2, Spannbereich 25-180 mm, hydraulisch betätigt, selbstzentrierend (Hinweis: zusätzlich Lünettenschlitten und Lünettenträger erforderlich) |
| Lünettenträger für Lünette, 25-180 mm | Lünettenträger für Lünette, Spannbereich 25-180 mm |
| Lünettenschnellwechselsystem | Lünettenschnellwechselsystem durch 2-fache Konuszentrierung zwischen Lünettenschlitten und Lünettenträger |
| Lünettenschlitten automatisch positionierbar | Lünettenschlitten automatisch positio- nier bar mit automatischer Kopplung an den Z-Achs-Schlitten für Lünettenträger max Spannbereich 200 mm, einschl. Energiezufuhr für eine Lünette Lünettenträger ausschließlich |

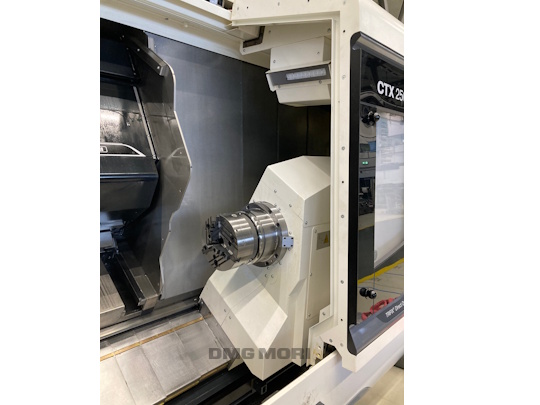

| Gegenspindel turnMASTER 8 Inch, Y-Achse | Optionspaket Komplettbearbeitung bestehend aus: turnMASTER 8 Inch Gegenspindel als integrierter Spindelmotor ISM 65 synchron - Antriebsleistung (S1 100% / S3 40% ED) 25 / 32 kW - Drehzahlbereich 0 - 5000 min-¹ - Teilhohlspanneinrichtung Ø66 mm - C-Ac |
| Doppelschaltfilter am Späneförderer | Doppelschaltfilter angebaut am Späneförderer |
| Filterelement für Doppelschaltfilter | Filterelement für Doppelschaltfilter, Mahle oder Hydac Anzahl: 1 Hinweis: Es handelt sich um wiederverwendbare Metallfilter, die im Ultraschallbad gereinigt werden können |
| BFA 8/80 bar, frequ. ger., 980 l, Kühler | Kühlmittelanlage 8/80 bar bestehend aus - Kühlmittelbehälter 980 l, 8 bar/80 l/min und 80 bar/11 l/min (Angaben als theor. Pumpenleistung) mit frequenzgeregelten Pumpen über M- und H-Funktion anwählbar, mit Zuführung durch die Dreh- |
| Scharnierbandspäneförderer | Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6 bar/20L/min |
| Mechanischer Oelnebelabscheider 1100m³/h | Mechanischer Oelnebelabscheider 1100 m³/h mit Verschmutzungsanzeige, Filterklasse H13 |
| Autom. Schiebehaube, elekt. | Automatische Schiebehaubenbetätigung, elektrisch, Fa. Landert |
| WZ-Messeinrichtung für Hauptspindel, manuell, Ø400 | Werkzeugmesseinrichtung im Arbeitsraum für die Hauptspindel mit Messtaster RP3 von Renishaw, manuell steckbar bis Futterdurchmesser Ø400 mm |
| 3-Backenfutter, KNCS-N 400-128, Fa. SMW | Dreibacken-Kraftspannfutter mit Bohrung und Backenschnellwechselsystem, Typ KNCS-N 400-128, Fabrikat SMW-Autoblok einschließlich Anbauteile |
| Elektrische Schnittstelle für Robo2Go | Elektrische Schnittstelle Standard Profibus für Robo2Go Inkl. - Zusätzlichem Druckluftanschluss - Zusätzlicher Ethernetschnittstelle - Netzeinspeisung des Roboters durch die Maschine - Eigener Bedienoberfläche integriert in CELOS (Powertool ab |
| Satz Grundbacken, 3 Stück, Ø 400 | Satz (3 Stück) Grundbacken für Futter- Ø400 mm für Backenschnellwechselsystem |
| 3-Backenfutter, KNCS-N 225-66, Fa. SMW | Dreibacken-Kraftspannfutter mit Bohrung und Backenschnellwechselsystem, Typ KNCS-N 225-66, Fabrikat SMW, einschließlich Anbauteile |
| Satz Grundbacken, 3 Stück, Ø 200/225 | Satz (3 Stück) Grundbacken für Futter- Ø200/225 mit Backenschnellwechselsystem |
| Werkzeugpaket Quickchange, VDI 40, Stern, WTO | Werkzeugpaket Quickchange, WTO für Sternrevolver VDI 40 |
| Fixierelemente | Vier Fixierelemente zum verdübeln der Maschine |
| Tropenpaket (Maschinenumfeld 50ºC) | Tropenpaket für Maschinenumfeld- temperatur max. 50ºC, bestehend aus Kühlaggregat (bis 50º) für Schaltschrank und Maschine |
| Scheibenreinigung der Sicherheitsscheiben | Scheibenreinigung der Sicherheits- scheiben beider Arbeitsraumtüren mit Druckluft (Hinweis: Der Einsatz von Kühlmittel kann die Sicht auf das Werkstück bei der Bearbeitung / Einfahren beeinträchtigen) |
| proTIME | proTIME Display zur Visualisierung der Restlaufzeit, Reststückzahl und des Maschinenstatus |
| Pakete für instabile Netze | Paket für instabile Netze bestehend aus Unterspannungsauslöser und Bremsmotor / Bremsmotoren für die Z-Achse / Z-Achsen |
| Vergrößerter Behälter für Gleitbahnöl, 6l | Vergrößerter Behälter für Gleitbahnöl mit einer Behältergröße von 6 l |
| Minimess Kupplungen für Hydraulik | Minimess Kupplungen für Hydraulik Minimess Anschlüsse (M16x2) vor und nach allen hydraulischen Aktoren zur Überwachung und Diagnose |
| Schmieraggregat mit elektr. Niveauüberwachung | Schmieraggregat mit elektrischer Niveauüberwachung - Die Niveauüberwachung überwacht das Vorwarnlevel und das Minimallevel - Zusätzlich wird je ein potentialfreier Kontakt zur externen Auswertung bereitgestellt Hinweis: Bei Maschinen mit Fräs |
| Hydraulikölniveau- und Temperaturüberwachung | Hydraulikölniveau- und Temperaturüberwachung - Elektrische Niveauüberwachung mit Vorwarnung - Zur externen Auswertung werden potentialfreie Kontakte zur Verfügung gestellt |
| Hydraulikfilter mit Überwachung und Vorwarnung | Hydraulikfilter mit Überwachung und Vorwarnung bestehend aus: - DIN Filter mit Bypass - Druckschalter zur Filterüberwachung mit Vorwarnung Hinweis: Bei Maschinen mit Frässpindel wird sowohl der Hydraulikfilter für die Öl-Luftschmierung als au |
| Digital Manufacturing Package | Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d |
| Part Analyzer CELOS V6 Maschinenlizenz | Part Analyzer CELOS V6 Maschinenlizenz Nachmessen von Längen, Radien und weiteren Größen aus dem 3D-Modell zur Sicherstellung und Kontrolle der Qualitätsansprüche. |
| Part Analyzer für CELOS PC-Version 6 | Part Analyzer für CELOS PC-Version V6 Nachmessen von Längen, Radien und weiteren Größen aus dem 3D-Modell zur Sicherstellung und Kontrolle der Qualitätsansprüche. |
| CELOS PC-Version 6 | CELOS PC-Version 6 CELOS PC-Version bietet die ideale Ergänzung der CLEOS Funktionalität für die Arbeitsvorbereitung. |
| DMG MORI SMARTkey Masterkey | DMG MORI SMARTKey® - Masterkey Freischalten u. Sperren für CELOS® / SLIMline® 4 Bedienpult |
| DMG MORI SMARTKey - Paket Drehen/Fräsen | DMG MORI SMARTkey® Paket Drehen/ Fräsen für CELOS® / SLIMline® 4 Bedienpult |
| Abdeckplatte Greiferanschluss | Abdeckplatte und Zubehör für Einsatz des Roboters mit nur einer bestückten Greiferseite |
| Andrückstern | Federnder Andrückstern zum Ausgleich von Winkelfehlern bei Sägeabschnitten |
| Zusätzlicher Werkstückspeicher | Zusätzlicher Werkstückspeicher, in gleicher Ausführung wie der Standardspeichertisch, zum hauptzeitparallelen Be- und Entladen des Speichers außerhalb der Automatisierung, bestehend aus: - Standardspeichertisch inkl. Werkstückablagen: - Max. 88 Te |
| Werkstückablage Ø170 mm, 16 Plätze | Werkstückablage für max. 16 Teile bis Ø 170 mm, bestehend aus: - 1x Wabenblech als Grundablage - 1x Wabenblech als höhenverstellbare Abstützung bis 130 mm |
| Werkstückablage für Wellenteile | Werkstückablage für Wellenteile - Max. Beladung der Ablage: 500 kg - Werkstück-Ø: 20 - 170 mm, Werkstücklänge: 120 - 950 mm - Inkl. 5 Werkstückauflagensätze (variabel steckbar) mit 50 mm Teilung: Es ist pro Satz jeweils eine Anschlagsstec |
| Schonauflagen für Wellenteilablage | Schonauflagen für Wellenteilablage - 50 mm aus Kunststoff zur Schonung der Bauteiloberflächen - Die maximalen Werkstücklängen der Fächer werden um 5 mm reduziert Hinweis: Beispiele für die Werkstücklängen finden sich unter der Option Werkstü |
| Stapelablage Ø170 mm, 15 Plätze | Werkstückablage mit einfacher Stapelfunktion für max. 15 Teile mit Ø105 - 170 mm pro Ebene, bestehend aus: - Grundablage - 80 mm hohe Abstützung ausgeführt als Doppelanschlag |
| Zusätzlicher 4-Backengreifer | Zusätzlicher 4-Backengreifer für: - Wellenteile - Außengriff 25kg und 35kg Modul: Durchmesser 20-150 mm (Wellen) |
| Zusätzlicher 2-Backengreifer | Zusätzlicher 2-Backengreifer für: - Futter- und Wellenteile - Innen- und Außengriff 10kg Modul: - Durchmesser 20-80 mm (Wellen) 20kg und 35kg Modul: - Durchmesser 20-170 mm (Wellen) |
| SERVICEcamera | SERVICEcamera Set besteht aus Camera inkl. Zubehör (Antenne, Ladestation, SD Karte) |
| Service Agent | Service Agent Kontrollierte Wartung und Instandhaltung der Maschine |
| Messenger V4 | Die aktuellste Version des DMG MORI MESSENGER dient der webbasierten Darstellung des Maschinen Live Status. Sie ermöglicht die Auswertung von Maschinenlaufzeit, Stillstand und Störung mithilfe konfigurierbarer Dashboards und schafft Transparenz in de |
| Robo2Go | Flexibles Werkstück-Be- und Entladesystem mit einem 6 Achs-Industrie-Roboter - Austauschbarer Werkstückspeicher inkl. Werkstückablagen: - Max. 88 Teile bis Ø 60 mm - Max. 29 Teile bis Ø 125 mm - Max. Beladung der Ablage: 700 kg Es sind jeweils e |
| Modul 35 kg | Modul 35 kg - Max. Traglast des Roboters 35 kg - Dreieck-Greiferbasis mit Ausblaslanze Hinweis: Angegeben ist die maximale Traglast des Roboters im Tool center point. Das maximale Werkstückgewicht ist abhängig von den Greifern und der Werkstücklänge |
| 3-Backengreifer | 3-Backengreifer für: - Futterteile - Innen- und Außengriff - Min. Werkstücklänge 20 mm 10kg-Modul: - Werkstückdurchmesser 20-100 mm (Außen) 20kg & 35kg-Modul: - Werkstückdurchmesser 25-175 mm (Außen) - Werkstückdurchmesser 65-210 mm (Innen) |
| 3-Backengreifer | 3-Backengreifer für: - Futterteile - Innen- und Außengriff - Min. Werkstücklänge 20 mm 10kg-Modul: - Werkstückdurchmesser 20-100 mm (Außen) 20kg & 35kg-Modul: - Werkstückdurchmesser 25-175 mm (Außen) - Werkstückdurchmesser 65-210 mm (Innen) |
| Druckreduzierung | Druckreduzierung - Manuelle Einstellung des Greif- drucks für jeden Greifer(A und B) separat im Bereich von 2,5 - 6 bar - Montiert am Roboterarm |
| Hebezeug | Hebezeug zum Transport der kompletten Einheit mit Hilfe eines Krans, bestehend aus: - 3 Anschlagwirbel |
| 2 x Zusätzliche Stellfüße | 2 x Zusätzliche Stellfüße - 1 Satz (3 Stück) Aufstellelemente |
| Roboter in weißer Außenlackierung | Roboter in Sonderlackierung Calcit-Weiß (RAL 9010) |
| Hinweis: Maschine für Automation vorbereiten | Hinweis: Maschine für Automation vorbereiten Die Maschine muss für die Anbindung des Robo2Go mit der elektrischen Schnittstelle vorbereitet sein. |
| Gesamt-CE Siemens | Gesamt-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG, für das System Robo2Go + Maschine mit Siemens Die ergänzenden technischen Unterlagen der Gesamt-Konformitätserklärung bestehen aus: - Einer Übersichtszeichnung der Maschinenk |
